USB experimenteer interfacekaart 8055N

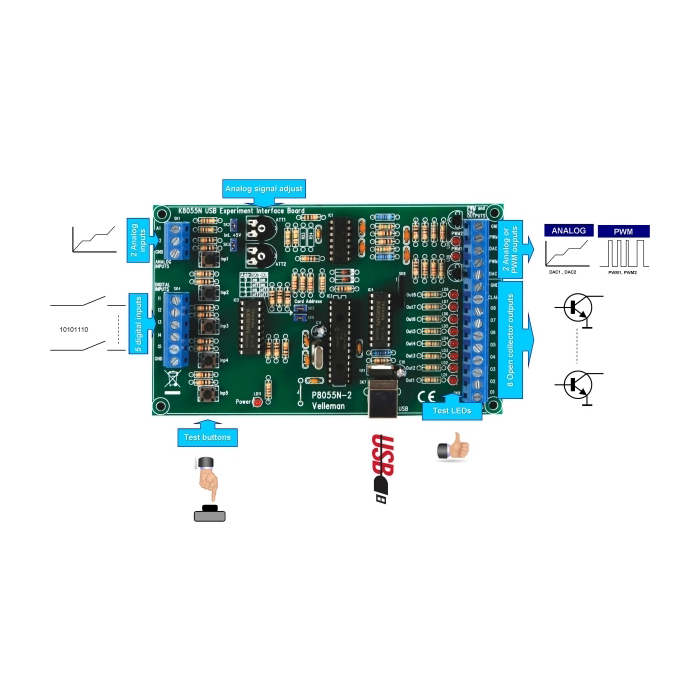

De K8055N / WSI8055N interfacekaart heeft 5 digitale ingangskanalen en 8 digitale uitgangskanalen. Bovendien beschikt u over twee analoge ingangen en twee analoge uitgangen met 8-bit resolutie. U kunt het aantal ingangen/uitgangen verder uitbreiden door max. 4 kaarten aan te sluiten op de USB connectors van uw pc. Alle communicatieroutines zitten in een Dynamic Link Library (DLL) K8055D.DLL. U kunt op maat gemaakte Windows (XP, Vista, Windows7) toepassingen schrijven in Delphi, Visual Basic, C++ Builder of met om het even welk ander 32-bit ontwikkelingstool voor Windows die een DLL kan oproepen.
Voorbeelden met broncode voor Visual Basic, Visual C++, Visual C#, Excel, Delphi en Borland C++ Builder zijn beschikbaar.
De hard- and software zijn compatibel met onze vorige K8055/VM110 interfacekaarten.
Kenmerken
DIAGNOSTISCHE SOFTWARE / TESTSOFTWARE:
afzonderlijke uitgangs- / ingangstest
‘clear all / set all’-functie
tellerfunctie op ingangen 1 en 2 met regelbare ontdendering (max 20KHz afhankelijk van de totale ingangs-/uitgangsbelasting)
analoge uitgang met schuifregelaars
analoge ingang met bargraph aanduiding
minimum systeemvereisten:
1GHz of sneller, 32-bit (x86) of 64-bit (x64) processor
USB 1.1 aansluiting of hoger
Windows XP of later
bestaat ook in gemonteerde versie: VM110N
Specificaties
5 digitale ingangen (0 = aarde, 1= open) (toestel is uitgerust met testknoppen)
2 analoge ingangen met verzwakkings- en versterkingsoptie (interne testaansluiting +5V is voorzien)
8 digitale open-collector uitgangsschakelaars (max 50V/100mA) (LED aanduiding)
2 analoge uitgangen:
0 tot 5V, uitgangsweerstand 1K5
PWM 0 tot 100% open-collector uitgangen max 100mA / 40V (LED aanduidingen)
Tot 4 interfacekaarten kunnen aan de PC aangesloten worden
gemiddelde conversietijd: 2ms per commando
Maakt gebruik van de Microsoft® human interface device (HID) driver, geen extra driver is er nodig
Diagnosesoftware, voorbeelden en DLL kunnen gedownload worden van onze website.
voeding via USB: ongeveer 70mA.
afmetingen: 145 x 89 x 20mm.
